알루미늄 판금제품입니다.
알루미늄 케이스 제작은 V커팅기법을 활용하였는데 알루미늄 판재에 접는 부위를 살짝 홈을 내어 쉽게 접히도록 하는 방법입니다. 이 방법의 장점은 내측 R을 0으로 봐도 된다는 점입니다.
복잡하게 연신율계산해서 제작오차를 줄이려고 노력 할 필요는 없는 거죠.
단점은 구조용으로는 사용할 수 없다는 점인데요 홈을 낸 곳을 접은 제품이다 보니 구조용으로 사용하면 홈 낸 곳이 크랙발생부위가 되겠죠?
제품디자인부터 시제품설계 및 제작, 회로설계까지 믿고 맡길 수 있는 메이크프로입니다.
설계비용은 대량 주문일 경우 납품가격에 포함시킬 수 있지만 소량 제작의 경우는 별로 설계비용이 발생합니다. 제작비용보다 비싸니 참고하세요.

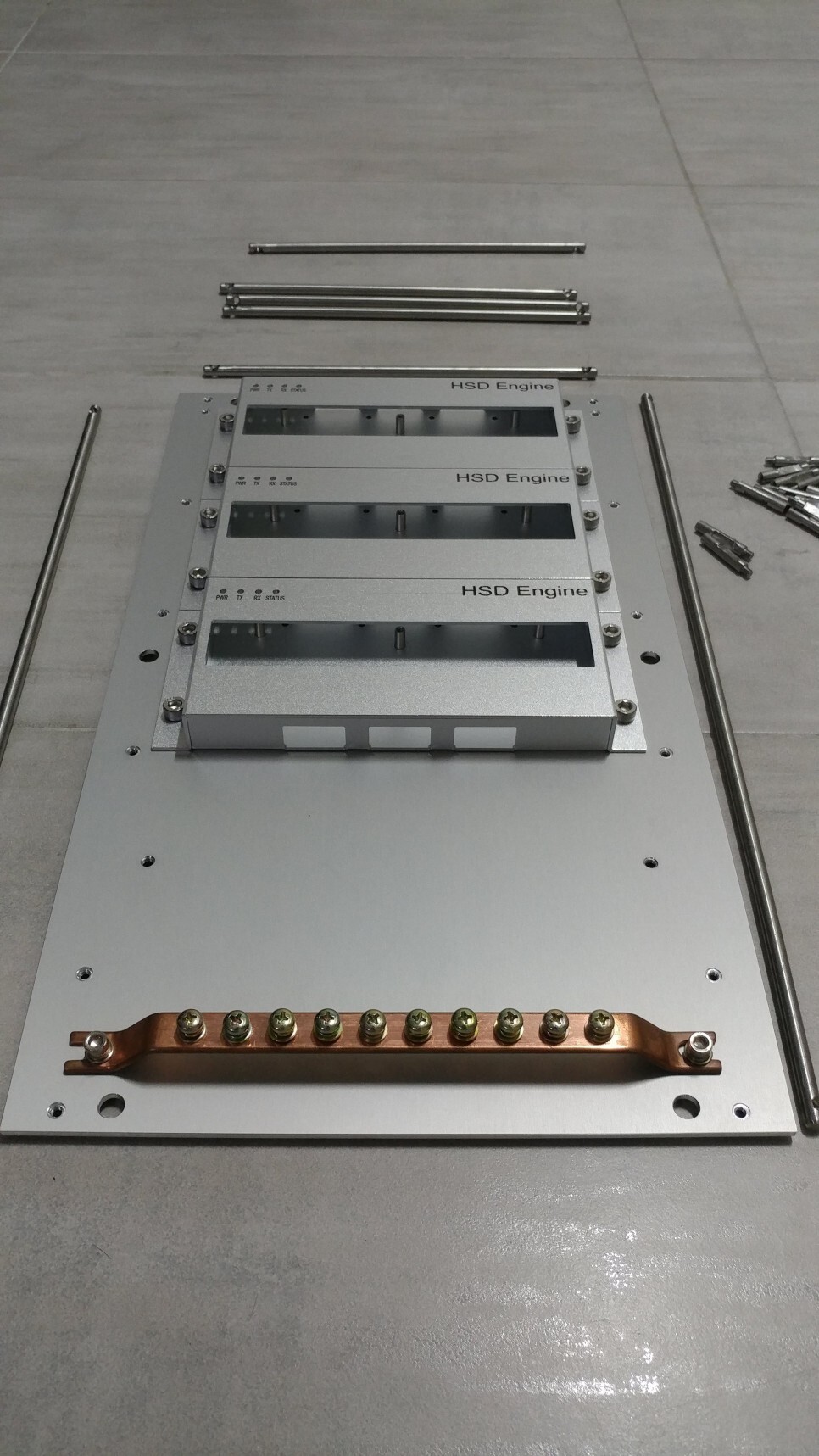

제작비용은 아래 그림의 커다란 판재에 결합된 3개의 알루미늄 케이스는 제작비가 개당 15만원 정도 들었습니다.
선반가공 비용, 케이스 비용 포함해서 전체 어셈블리의 제작비용은 대략 80만원 정도 보시면 됩니다. (2020년 기준)
